Dimension dalle béton pour pompe à chaleur : normes et astuces

Vous comptez installer une pompe à chaleur (PAC) à l’extérieur ? Alors, tôt ou tard, la même interrogation revient : quelle taille doit faire la dalle béton, quelle épaisseur choisir, comment la réaliser pour ne pas la voir se zébrer au bout de trois hivers ? Ce guide met bout à bout le savoir-faire des artisans et les règles de calcul indispensables afin de bâtir un support béton qui reste d’aplomb, dure longtemps et atténue le bruit. Au terme de la lecture, vous disposerez d’une véritable “recette”, de cotes types et d’un mode d’emploi pas à pas.

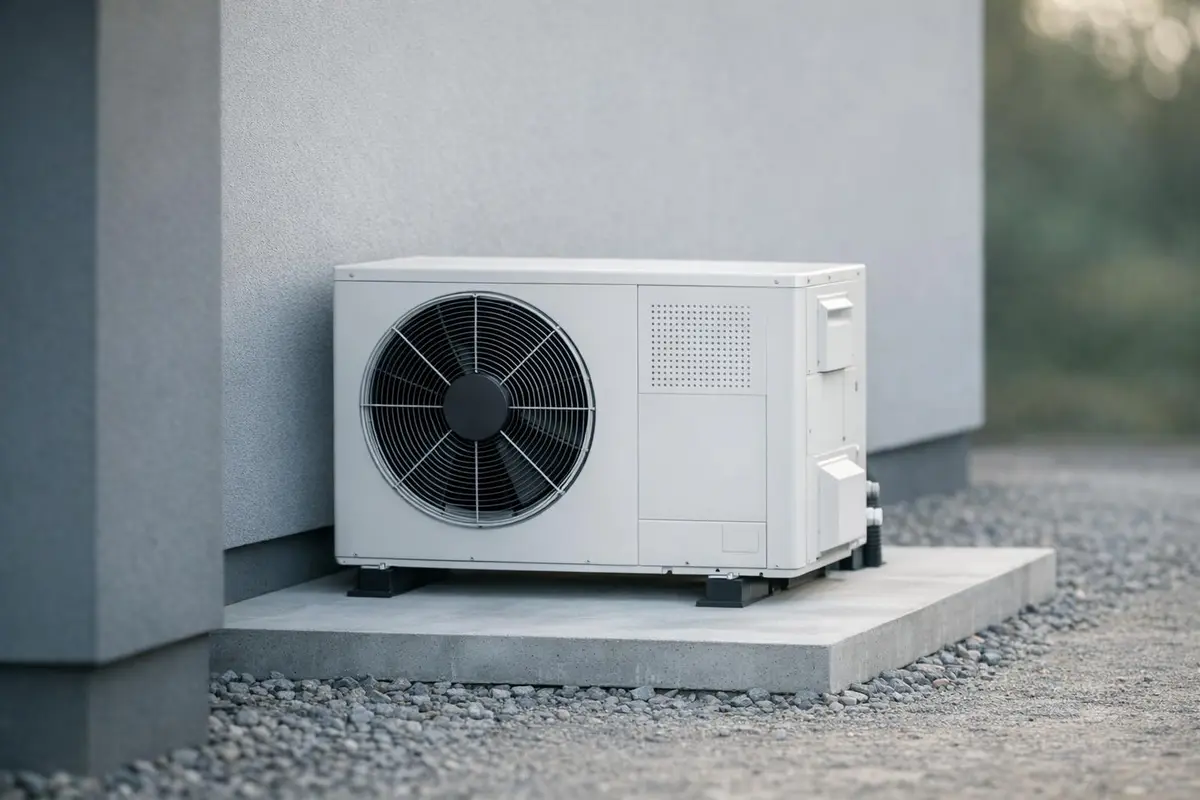

Pourquoi une dalle dédiée est indispensable pour votre pompe à chaleur ?

Les écueils d’une pose à même le sol

On pourrait être tenté de déposer l’unité extérieure sur la terre, sur un lit de gravier ou sur une terrasse existante. Mauvaise idée ! Pourquoi ? Tout simplement parce que les risques cumulés sont nombreux :

• Affaissement et désaffleurement : si le terrain se tasse, l’appareil se met de biais, amplifie les vibrations et sollicite exagérément ses fixations.
• Remontées d’eau et boue : flaques persistantes, gel, dépôts de terre… la corrosion guette.
• Propagation des vibrations : une terrasse trop mince peut se transformer en caisse de résonance et transmettre le bruit au logement.
• Garantie compromise : la majorité des fabricants exigent un socle béton plat et stable. Sans cela, adieu la couverture.

Un vrai plus côté acoustique

Un socle bien dimensionné n’est pas qu’une histoire de stabilité : il participe activement au confort acoustique.

• Masse et rigidité : plus le support est lourd et rigide, moins il vibre au rythme du compresseur.
• Silentblocs & plots antivibratoires : en intercalant ces coussinets de caoutchouc, on filtre une bonne partie des ondes sonores.
• Socle indépendant : détaché de la maison, il évite que les murs fassent caisse de résonance.

Une garantie de longévité

À long terme, la dalle protège votre matériel et vos nerfs :

• Niveau parfait : les circuits frigorifiques sont prévus pour travailler bien d’aplomb, pas en pente.
• Protection contre les intempéries : 10 à 15 cm de surélévation, et la PAC échappe aux flaques, à la neige et aux projections.
• Moins de contraintes mécaniques : moins de vibrations, c’est aussi moins de desserrages et de micro-fissures internes.

Dimensions et épaisseur recommandées : surface, hauteur, débords

Épaisseur : 12 cm, 15 cm… où placer le curseur ?

Pour une PAC domestique de 8 à 16 kW (80 à 150 kg), on retient en général :

• Épaisseur plancher : 12 cm de béton armé, posé sur un support bien compacté.
• Béton C25/30 (norme EN 206), taillé pour résister au gel-dégel.

On grimpe à 15 cm dans trois scénarios classiques : sol hétérogène ou fraîchement remblayé, PAC musclée (au-delà de 16 kW / 150-200 kg) ou dalle en porte-à-faux. À moins de 10 cm, même ferraillé, le béton s’avère trop vulnérable au poinçonnement et au retrait.

Surface utile et fameux « débord » de 10 cm

La règle d’or est simple : reprenez l’emprise au sol de la PAC et ajoutez au minimum 10 cm de marge de tous côtés. Pour un groupe de 100 × 40 cm, tablez donc sur une dalle d’environ 120 × 60 cm. Ce petit contour sert à :

• Assurer la stabilité même si les fixations tombent près du bord.
• Laisser la place aux silentblocs ou rails.
• Évacuer l’eau de condensation sans éclabousser la façade.

Et pour les PAC plus imposantes ?

Pompes à chaleur de piscine, bi-blocs ou modèles dépassant les 250 kg ? Quelques ajustements s’imposent :

• Redimensionnez la dalle en ajoutant 10 à 15 cm de chaque côté de l’emprise totale.
• Parfois, deux socles séparés valent mieux qu’un grand plateau ; on limite ainsi les fissures de retrait.
• Au-delà de 250 kg, pensez épaisseur 15 cm, treillis ST25C renforcé ou barres T12, et surtout un lit de grave parfaitement compacté.

Calcul de la charge et résistance d’une dalle béton

Quel poids représente vraiment une PAC ?

Petit rappel : selon le modèle, l’unité extérieure pèse entre 60 kg et 250 kg :

• PAC air/air d’appoint : 60 à 90 kg.
• PAC air/eau pour maison individuelle : 80 à 150 kg.
• Gros gabarits ou double ventilateur : 150 à 250 kg.

Rapportée au mètre carré, la charge reste modeste : rarement plus de 200 à 300 kg/m².

Ce qu’encaisse une dalle de 12 cm armée

Une dalle de 12 cm, ferraillée selon le DTU 13.3, porte sans sourciller environ 350 kg/m². À titre de comparaison :

• 10 cm armés : 250–300 kg/m².
• 12 cm armés : 350 kg/m² et plus.
• 15 cm armés : 400–500 kg/m², si le sol suit.

Autrement dit, un groupe extérieur de 100 à 200 kg posé sur 0,6 m² reste très en-deçà des capacités de la dalle… pour peu que le terrain tienne.

S’assurer que le sol suit la cadence

Un béton irréprochable sur un sol instable, c’est un château de cartes. Avant de sortir la bétonnière :

• Fuyez les remblais récents et zones décompressées.
• Creusez 20–25 cm ; si la terre est molle, installez :
  • 10–15 cm de grave compactée (0/31,5),
  • puis votre dalle par-dessus.
• Talus ou soutènement à proximité ? Reculez le socle pour bannir tout porte-à-faux.

Sur argile gonflante ou terrain très pentu, un coup d’œil d’un pro (maçon, géotechnicien) peut éviter bien des soucis.

Matériaux et armatures : quel béton, quel ferraillage ?

Béton C25/30… voire fibré

Objectif : un mélange qui supporte les charges sans craindre l’humidité ni le gel.

• Classe C25/30 (EN 206).
• Ciment CEM II 32,5 ou 42,5.
• Dosage “tradition” : environ 350 kg de ciment/m³.

Envie d’un coup de pouce contre les micro-fissures ? Le béton fibré (fibres métalliques ou synthétiques) complète utilement le treillis, sans totalement le remplacer.

Treillis ST25 ou barres T10/T12 ?

Deux grandes familles de ferraillage :

• Treillis soudé ST25C/ST25CS : barres de 7 mm, maille 150 × 150 mm. Parfait pour 10–15 cm d’épaisseur. À placer à un tiers de la surface avec 3 cm d’enrobage mini.
• Quadrillage de barres T10 ou T12 : tous les 15–20 cm. Utile si vous visez 15 cm d’épaisseur ou si la PAC dépasse les 200 kg.

Question récurrente : peut-on se passer d’armatures ? Pour un socle extérieur de 12 cm ou plus, la réponse reste non. Les fers limitent les fissures et la perforation locale.

Silentblocs et plots : la cerise sur le béton

Les bruits de fonctionnement vous inquiètent ? Quelques accessoires font la différence :

• Fourreaux en caoutchouc ou EPDM sous les pieds de la PAC.
• Fixations chevillées dans la dalle ou tiges scellées, avec silentblocs intercalés.
• Laissez un peu de mou dans les liaisons frigorifiques pour éviter de créer un pont acoustique.

Certains ajoutent même une mince plaque de caoutchouc pleine sous les rails métalliques : simple et efficace.

Pas à pas : réaliser votre socle de pompe à chaleur

Implantation et terrassement

Voici, en condensé, la marche à suivre :

• 1. Tracé : dessinez au sol l’empreinte (dimensions de la PAC + 10-15 cm).
• 2. Décaissement : retirez 20 à 30 cm de terre. Profitez-en pour ménager une pente d’1 cm/m vers l’extérieur.
• 3. Couche de forme : versez 10 à 15 cm de grave 0/20 ou 0/31,5. Compactez soigneusement, sans vous précipiter.
• 4. Coffrage : posez vos planches, contrôlez niveaux et pentes une dernière fois.

Étanchéité, ferraillage, béton

• 5. Film polyane (facultatif mais utile) : il évite les remontées d’humidité et garde la laitance à l’intérieur.
• 6. Armatures : placez le treillis sur des cales pour garantir 5 cm sous la surface. Recoupez si besoin.
• 7. Coulage : versez en une fois, tirez à la règle, talochez sans chercher un fini miroir – un léger grain évite les glissades.

Cure, ancrages, mise en service

• 8. Tiges d’ancrage : à sceller frais ou à percer plus tard, selon votre préférence et la marge d’erreur tolérée.
• 9. Protection & séchage : abritez la dalle du soleil, du vent et du gel. En une semaine, le béton tient déjà bien ; à 28 jours, il est à pleine résistance.
• 10. Installation de la PAC : 10-15 jours suffisent souvent pour un petit groupe, mais attendre 21-28 jours reste le plus sûr, surtout par temps froid. Avant de serrer les boulons, vérifiez le niveau.

Normes, implantation et entretien : les indispensables

Repères réglementaires

Votre dalle entre dans le cadre du DTU 13.3 (dallages sur terre-plein) et du EN 206 pour le béton. Les notices des fabricants de PAC complètent la lecture : type de socle, nombre de fixations, hauteur minimale… Pensez aussi au PLU ou au règlement de lotissement, et, en copropriété, au feu vert de l’assemblée.

Distances, voisinage et confort acoustique

Un mot d’ordre : ne collez pas la PAC contre un mur ni sous la fenêtre de votre chambre !

• Laissez 40–50 cm derrière l’unité pour la ventilation.
• Côté latéral, souvent 30–50 cm suffisent, mais vérifiez la notice.
• Limite de propriété proche ? Un écran végétal ou un panneau acoustique peut sauver la bonne entente.

Un petit coup d’œil chaque année

La dalle ne demande pas grand-chose, mais un rapide contrôle évite les mauvaises surprises :

• Inspectez fissures, affaissements et serrage des fixations.
• Ôtez feuilles mortes, mousse et boue, un jet d’eau claire suffit le plus souvent.
• Sur sols humides, vérifiez que l’eau s’évacue. Au besoin, un drain périphérique fait merveille.

Alternatives, budget et pense-bête express

Dalle béton, support métal ou bloc préfabriqué ?

Trois familles de solutions s’offrent à vous :

• Dalle béton sur terre-plein : la valeur sûre, idéale pour la majorité des maisons.
• Châssis métallique sur dalle : ajoute de la hauteur et facilite le réglage de niveau.
• Socle préfabriqué en béton : rapide à poser à condition d’avoir un sol bien stable et plan.

À usage résidentiel, la dalle béton coche toutes les cases, moyennant un dimensionnement soigné.

Quel budget prévoir ?

Les chiffres varient, mais pour une dalle d’environ 1,20 × 0,80 m et 12–15 cm d’épaisseur :

• Autoconstruction : entre 80 € et 150 € de matériaux (béton, treillis, coffrage).
• Passage par un pro : comptez 200 à 500 € TTC, selon la région et l’accessibilité.

Sur un chantier plus vaste (terrasse, allée), le surcoût du socle PAC devient souvent marginal.

Checklist express avant de couler le béton

• Empreinte de la PAC ? +10/15 cm tout autour.
• Épaisseur visée ? 12 cm mini (15 cm si doute sur le sol ou poids élevé).
• Béton ? C25/30, environ 350 kg de ciment/m³, compatible gel.
• Ferraillage ? ST25 (ou T10/T12) avec enrobage.
• Préparation du sol ? Décaissement, grave compactée, pente 1 cm/m.
• Acoustique ? Silentblocs, plots antivibratoires, socle isolé des murs.
• Normes ? Référez-vous au DTU 13.3 et aux consignes du fabricant.

En bref : opter pour une dalle béton de 12 à 15 cm d’épaisseur, correctement armée et dimensionnée, c’est s’offrir une PAC qui restera parfaitement stable, discrète et durable. Un petit doute sur le ferraillage ou la portance du terrain ? Un coup de fil à un maçon ou à votre installateur suffira souvent à lever les incertitudes… et à vous éviter de coûteux désagréments plus tard.

Questions fréquentes sur les dimensions de dalle béton pour pompe à chaleur

Quelles dimensions pour une dalle béton de pompe à chaleur ?

La dalle doit dépasser de 10 cm minimum de chaque côté de l’emprise au sol de la pompe à chaleur. Par exemple, pour une unité de 100 × 40 cm, prévoyez une dalle de 120 × 60 cm.

Quelle épaisseur pour une dalle béton de pompe à chaleur ?

L’épaisseur recommandée est de 12 cm pour une pompe à chaleur standard. Passez à 15 cm si le sol est instable, pour les modèles lourds (plus de 150 kg) ou en cas de porte-à-faux.

Quel type de béton utiliser pour une dalle de pompe à chaleur ?

Utilisez un béton C25/30 conforme à la norme EN 206. Ce type de béton est résistant aux cycles gel-dégel, idéal pour une installation extérieure.

Comment construire un socle pour une pompe à chaleur ?

Creusez une surface plane, compactez le sol, ajoutez un lit de gravier, puis coulez 12 à 15 cm de béton armé. Assurez-vous que la dalle est parfaitement de niveau et dépasse de 10 cm autour de l’appareil.

Quel poids peut supporter une dalle béton de 12 cm ?

Une dalle béton de 12 cm d’épaisseur, bien armée et posée sur un sol compacté, peut supporter jusqu’à 300 kg/m², largement suffisant pour une pompe à chaleur domestique.
